時間:2018-04-03 22:39　來源:　作者:　點擊:次

　　珍珠棉是聚乙烯。又叫EPE。

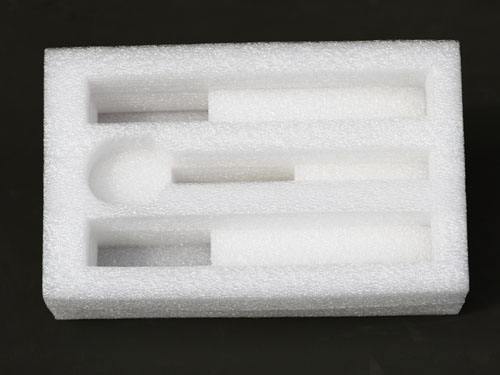

　　EPE（Expandable Polyethylene） 又稱 。聚乙烯發泡棉是非交聯閉孔結構 ， 是一種新型環保的包裝材料。它由低密度聚乙烯脂經物理發泡產生無數的獨立氣泡構成。克服了普通發泡膠易碎、變形、回復性差的缺點。具有隔水防潮、防震、隔音、保溫、可塑性能佳、韌性強、循環再造、環保、抗撞力強等諸多優點，亦具有很好的抗化學性能。是傳統包裝材料的理想替代品。廣泛應用于電子電器、儀器儀表、電腦、音響、醫療器械、工控機箱、燈飾、工藝品、玻璃、陶瓷、家電、噴涂、家俱、酒類及禮品包裝、五金制品、玩具、瓜果、皮鞋的內包裝、日用品等多種產品的包裝。加入防靜電劑和阻燃劑后，更顯其卓越的性能。

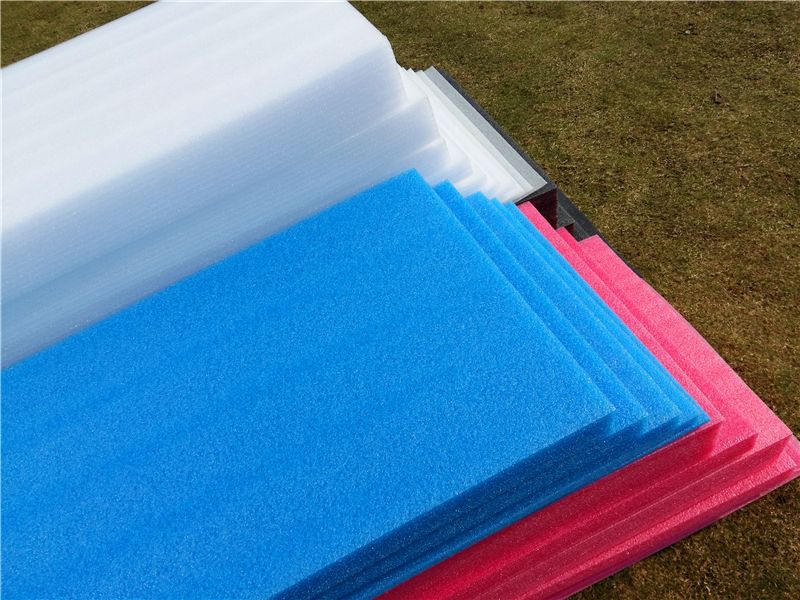

　　深圳珍珠棉還被大量用于手袋箱包的彈性襯里，工業生產的隔音、隔熱材料、農用保溫材料、水產養殖的漂浮設備、體育用品的防護墊，水上作業救生器材，家庭、賓館的地板裝修、襯墊等等。其管材大量用于空調、童車、兒童玩具、家私等行業。
　　
　　深圳珍珠棉聚乙烯特性：聚乙烯無臭，無毒，手感似蠟，具有優良的耐低溫性能(最低使用溫度可達-70～-100℃)，化學穩定性好，能耐大多數酸堿的侵蝕(不耐具有氧化性質的酸)，常溫下不溶于一般溶劑，吸水性小，電絕緣性能優良；但聚乙烯對于環境應力(化學與機械作用)是很敏感的，耐熱老化性差的性質因品種而異，主要取決于分子結構和密度。
　　化學名稱：聚乙烯
　　英文名稱：Polyethylene（簡稱PE）
　　比重：0。94-0。96克/立方厘米 成型收縮率：1。5-3。6% 成型溫度：140-220℃
　　特點：耐腐蝕性，電絕緣性(尤其高頻絕緣性)優良，可以氯化，化學交聯、輻照交聯改性，可用玻璃纖維增強。低壓聚乙烯的熔點，剛性，硬度和強度較高，吸水性小，有良好的電性能和耐輻射性;高壓聚乙烯的柔軟性，伸長率，沖擊強度和滲透性較好;超高分子量聚乙烯沖擊強度高，耐疲勞，耐磨。 低壓聚乙烯適于制作耐腐蝕零件和絕緣零件;高壓聚乙烯適于制作薄膜等;超高分子量聚乙烯適于制作減震，耐磨及傳動零件。
　　成型特性：
　　1。結晶料，吸濕小，不須充分干燥，流動性極好流動性對壓力敏感，成型時宜用高壓注射，料溫均勻，填充速度快，保壓充分。不宜用直接澆口，以防收縮不均，內應力增大。注意選擇澆口位置，防止產生縮孔和變形。
　　2。收縮范圍和收縮值大，方向性明顯，易變形翹曲。冷卻速度宜慢，模具設冷料穴，并有冷卻系統。
　　3。加熱時間不宜過長，否則會發生分解。
　　4。軟質塑件有較淺的側凹槽時，可強行脫模。
　　5�？赡馨l生融體破裂，不宜與有機溶劑接觸，以防開裂。
　　通常所說的泡沫包裝，主要是指由可發泡聚苯乙烯EPS（Expandable Polystyrene）又稱保利龍，原料通過模具經熱加工而成，所制作的包裝制品俗稱“泡沫”。可發性聚苯乙烯是一種通過成型工藝，可根據需要加工成各種形狀、不同厚度的包裝產品。在負荷較高的情況下，材料通過變形、吸能、分解能量等達到細微緩沖、減震的作用，EPS包裝產品一般為白色，主要使用特性：質輕，具有低級吸收沖擊載荷的能力，隔熱、隔音、老化、腐蝕、防靜電性能脆弱。
　　1、質輕。EPS包裝產品部分空間為氣體所取代，每立方分米體積內含有300-600萬個獨立密閉汽泡。因此它比塑料體積大幾倍至幾十倍。
　　2、EPS包裝產品受到沖擊載荷時，泡沫中的氣體通過滯流和壓縮，使外來的能量被消耗、散逸，泡體以較小的負加速度，逐步終止沖擊載荷，因此具有較好的防震效果，但是會使泡沫拋錨了(易碎)
　　3、由于EPS產品具有較低的導電性能，因此在磨擦中易產生自身帶電現象，對一般用戶產品不會造成影響。但是對于高精電子產品，特別是現代電器大規模集成塊結構元件，應使用防靜電EPS產品。然而EPS(發泡聚苯乙烯)包裝制品使用后無法回收，造成白色污染，被國際禁用。1998年歐美等國頒布禁止進口EPS包裝的任何產品，我國在1999年頒布鐵路等部門禁用EPS快餐盒，
　　目前珍珠棉做為行業使用量最大的包裝材料，依然將發揮他自身優勢，中大珍珠棉廠家熱忱歡迎廣大朋友前來咨詢，價格優惠，免開模具費用，比其他廠家生產的珍珠棉質優，價好。
